Radübertrager
Der Radübertrager ermöglicht 1-kanalige DMS Messungen an Felgen oder an einem freien Wellenende.
| System KK1-AX1-TB |
Folgende Geräte sind enthalten:
System KK1-AX1-TB
 |

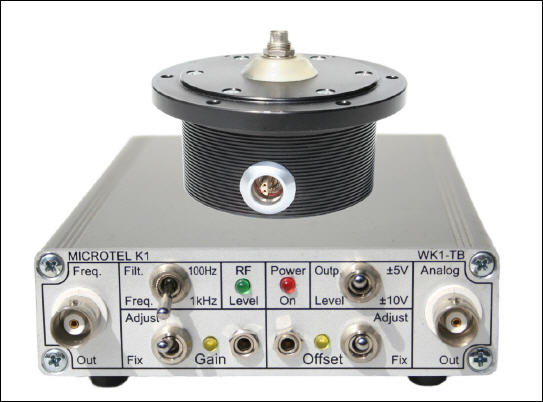

Steuergerät WK1-EB |
|
|
Empfangsgerät, das Rechtecksignal 10 kHz +/- 5 kHz wird aufbereitet und Analog wieder gegeben. |
|
|
Das Empfangsgerät versorgt die axiale Rotorelektronik. |
|
|
Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar. |
|
|
Filter einstellbar 100Hz/ 1kHz. |
|
|
DC 9..32V (Leistungsaufnahme ca. 15W). |
|
|
Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor. |
|
|
weitere Funktionen siehe Datenblatt. |
|
|
Axiale Rotorelektronik RX1-AX1 |
|
|
Axiale Rotorelektronik mit induktiver Energieübetragung. |
|
|
1-kanalige DMS Messung ( drei Verstärkungen per Jumper einstellbar). |
|
|
Daten werden per Infarot übertragen. |
|
|
optional wird die Drehzahl erfasst. |
|
|
Ausgangssignal TTL 10kHz +/- 5 KHz. |
|
|
weitere Funktionen siehe Datenblatt. |
|
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
|
Dokumentation |
Datenblatt System KK1-AX1-EB
 |
 |
 |
|
||
 |
||
|
||
 |
||
|
||
 |
||
|
||
 |
| Bildübersicht KK1-AX1-TB | |
