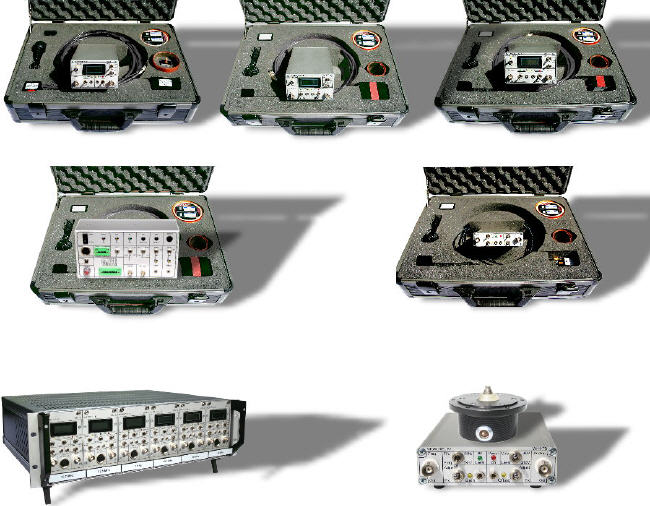

Systeme im Koffer, enthalten alles notwendige um ein Telemetriesystem möglichst einfach und kostengünstig zu installieren. Es gibt folgende Standard-Ausstattungs-varianten:
|
|
K1 komplette Systeme
|
|
|
|
|
System KK1-TKS
|
|
Steuergerät WK1-T mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RK1-R2, die Rotorelektronik ist induktiv oder mit Batterie zu versorgen. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V. |
|
Induktivübertrager SK1-S2 (Stator), der die Rotorelektronik Induktiv mit Energie versorgt und die HF Signale empfängt, für Distanzen <15 mm. |
|
Induktivübertrager SK1-S4 (Stator), der die Rotorelektronik Induktiv mit Energie versorgt und die HF Signale empfängt, für Distanzen <40 mm. |
|
Empfangskopf SK1-E1 (Stator), wenn die Rotorelektronik mit Batterie versorgt wird, empfängt der Empfangskopf die Messignale, bei fachgerechter Installation für Distanzen >300 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KK1-TKS
|
|
System KK1-TKS
|
|
|
|
|
System KK1-TS4
|
|
Steuergerät WK1-T mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RK1-R2, die Rotorelektronik ist induktiv oder mit Batterie zu versorgen. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V. |
|
Induktivübertrager SK1-S4 (Stator), der die Rotorelektronik Induktiv mit Energie versorgt und die HF Signale empfängt, für Distanzen <40 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KK1-TS4
|
|
System KK1-TS4
|
|
|
|
|
System KK1-TS2
|
|
Steuergerät WK1-T mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RK1-R2, die Rotorelektronik ist induktiv oder mit Batterie zu versorgen. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V. |
|
Induktivübertrager SK1-S2 (Stator), der die Rotorelektronik Induktiv mit Energie versorgt und die HF Signale empfängt, für Distanzen <15 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KK1-TS2
|
|
System KK1-TS2
|
|
|
|
|
System KK1-HS4
|
|
Steuergerät WK1-HS mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt). |
|
Rotorelektronik RK1-R2, die Rotorelektronik ist induktiv oder mit Batterie zu versorgen. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V. |
|
Induktivübertrager SK1-S4 (Stator), der die Rotorelektronik Induktiv mit Energie versorgt und die HF Signale empfängt, für Distanzen <40 mm. |
|
Installationskit IK-1M bestehend aus MU-Metall 2x 1m, Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KK1-HS4
|
|
System KK1-HS4
|
|
|
|
|
System KK1-TB
|
|
Steuergerät WK1-TB, HF-Empfangsgerät (Rotorelektronik wird mit Batterie versorgt) FM/FM Träger wird demoduliert und das Signal aufbereitet und Analog wieder gegeben. |
|
Rotorelektronik RK1-R2, die Rotorelektronik ist induktiv oder mit Batterie zu versorgen. Signalaufbereitung für DMS, PT 100, Thermoelement Typ K, Spannungseingang +/- 5V. |
|
Empfangskopf SK1-E1 (Stator), wenn die Rotorelektronik mit Batterie versorgt wird, empfängt der Empfangskopf die Messignale, bei fachgerechter Installation für Distanzen >300 mm. |
|
Installationskit IK-1B bestehend aus Kupferband 1m, Isolierband 2x 2,75m, Heißklebeband 3m, Litze 2x 15cm. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KK1-TB
|
|
System KK1-TB
|
|
|
|
|
System KK1-AXR
|
|
Steuergerät WK1-TB |
|
Empfangsgerät, das Rechtecksignal 10 kHz +/- 5 kHz wird aufbereitet und Analog wieder gegeben. |
|
Das Empfangsgerät versorgt die axiale Rotorelektronik. |
|
Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar. |
|
Filter einstellbar 100Hz/ 1kHz. |
|
DC 9..32V (Leistungsaufnahme ca. 15W). |
|
Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor. |
|
weitere Funktionen siehe Datenblatt. |
|
Axiale Rotorelektronik RK1-AXR |
|
Axiale Rotorelektronik mit induktiver Energieübetragung. |
|
1-kanalige DMS Messung (drei Verstärkungen per Jumper einstellbar). |
|
Daten werden per Infarot übertragen. |
|
optional wird die Drehzahl erfasst. |
|
Ausgangssignal TTL 10kHz +/- 5 KHz. |
|
weitere Funktionen siehe Datenblatt. |
|
Netzteil NT-1 Steckernetzteil 24W mit einer Eingangsspannung 100-240VAC und einer Ausgangsspannung 12V/DC 2A, mit Überspannungsschutz, Überlastschutz und Kurzschlussschutz. |
|
Dokumentation |
|
|
Datenblatt System KK1-AXR
|
|
System KK1-AXR
|
|
|
|
|
System KK1-E19
|
|
Steuergerät für bis zu maximal 6 unabhängige WK1-E Telemetriesysteme. |
|
USB Datenerfassungssystem mit simultaner Messtechnik, 6 analoge Eingänge mit 16 Bit Auflösung und 150 kHz pro Kanal. 8 dig. Ein-, 8 dig. Ausgänge, 1 Counter Timer integriert. |
|
PC Anschluß über USB per Plug and Play. |
|
Treiber verfügbar für quick DAQ, DT Daedalus für Delphi, Flex Pro, Matlab, Lab VIEW, DASYLab, DIAdem, Agilent VEE, Meda MD, DEWESoft, EVApro, TestPoint. |
|
Netzteil 220V AC/12V DC 100 W eingebaut. |
|
Anschluß induktivübertrager an Front- und Rückseite. |
|
Analogausgang +/-10 V oder +/- 5V an Front- und Rückseite. |
|
weitere Funktionen siehe Datenblatt. |
|
|
Datenblatt System KK1-E19
|
|
System KK1-E19
|
|
|
