Messlenkräder Z1-Z7 und Lenkungsmessmodul Z9
|
|
|
|
|
|
|
Die Messlenkräder u. das Lenkungsmessmodul
eignen sich zum Prüfen von Lenkmomenten,
Lenkbeschleunigung, Lenkgeschwindigkeit
und Winkelgeschwindigkeiten an Fahrzeu-
gen. Zusätzlich (optional) ist es möglich an der
Lenksäule Vibrationen zu messen. Damit ist es
möglich, Komfort- und Handlingsverhalten im
Dauerbetrieb unter realistischen Fahrbedingun-
gen zu testen.
|
|
|
|
|
|
|
|
Kurzübersicht Z1-Z9
|
|
Z1-PKW Messlenkrad |
10Nm +/-0,2 100Nm +/-0,2 |
100° +/-0,05° 1000° +/-0,5° |
|
500°/s +/- 0,5°/s 1000°/s +/- 1°/s |
|
Z3-PKW Messlenkrad |
10Nm +/-0,2 100Nm +/-0,2 |
|
|
|
|
Z5-LKW Messlenkrad |
10Nm +/-0,2 100Nm +/-0,2 |
|
|
|
|
Z7-LKW Messlenkrad |
10Nm +/-0,2 100Nm +/-0,2 |
|
|
|
|
Z9-Lenkungs- messmoidul |
10Nm +/-0,2 100Nm +/-0,2 |
|
|
|
|
|
|
|
|
|
 |
Integriertes Messglied mit 16 aktiven DMS, temperaturkompen- siert. |
|
|
Ermittlung von Lenkmoment, Lenkwinkel, Lenkgeschwindigkeit, Lenkbeschleunigung, Vibration. |
|
|
einsetzbar in PKW, LKW, Traktoren, Gabelstapler, Sonderfahr- zeuge, Prüfstände ... |
|
|
einfach wechselbare Fahrzeugadapter zur Anpassung an ver- schiedene KFZ-Modelle. |
|
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenüber- tragung und induktive Stromversorgung. |
|
|
Automatische Abgleichfunktionen über Tasten am Lenkrad. |
|
|
Z1..Z7 ersetzen das Serienmäßige Fahrzeuglenkrad. |
|
|
Z9 erlaubt den Einsatz des Originallenkrades mit Airbag- und Tastenfunktionen. |
|
|
|
|
|
|
Anwendungsgebiete: Z1-Z9 Lenkungsmesssysteme
|
|
|
Applikationen: PKW, LKW, Traktoren, Stapler, Lader, Bagger, Sonderfahrzeuge, Motorsport, Prüfstände und, und, und... |
|
|
Branchen: Automobilindustrie, Motorsport, Maschinenbau, Schienenfahrzeuge, Schiff- und Jachtbau, Luftfahrtechnik, Prüfstandsbau ... |
|
|
|
|
|
|
|
|
|
|
|
|

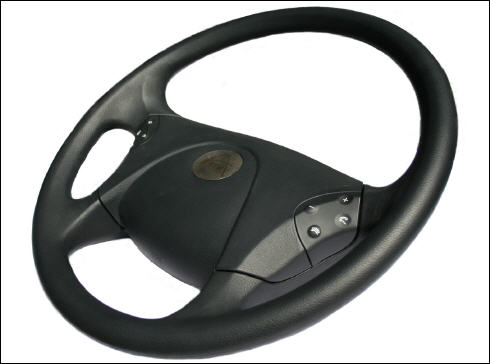

Z1 PKW Lenkungsmesssystem
|
|
|
Lenkmoment, integr. Messglied mit 16 aktiven DMS, temperatur- kompensiert. Messbereich 10 Nm /100 Nm, optional 10 Nm/200 Nm, Bruch 500 Nm, Bandbreite 0..800 Hz. |
|
|
Lenkwinkel, optisch-inkrementaler Hohlwellengeber. Messbereich 100° +/-0,05°, 1000° +/-0,5°, 1000° +/-0,036°, Bandbreite 0..800 Hz. |
|
|
Lenkgeschwindigkeit, aus Lenkwinkel berechnet, Messbereich 500°/s +/- 0,5°/s , 1000°/s +/-1°/s Bandbreite 0..800Hz. |
|
|
einfach wechselbare Fahrzeugadapter (Lenksäulenadapter) zur Anpassung an verschiedene KFZ-Modelle. |
|
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenübertragung und induktive Stromversorgung. |
|
|
automatischer Nullabgleich für Lenkwinkel und Lenkmoment. |
|
|
Betriebstemepratur -10°C ..80°C, optional -30°C .. 80°C. |
|
|
Wiedergabeeinheit, Signalausgabe an der BNC-Buchse an der Frontplatte, +/- 10V Spannungspegel, single-ended. Anzeige an ein 3½ stelliges LED Display mit Wahlschalter, Sysnchronisations LED. |
|
|
Lieferung erfolgt im Transportkoffer mit folgenden Zubehör: Verbindungskabel 3m, Versorgungskabel, Lenksäulenadapter, Imbusschlüssel, Dokumentation, Kalibreirprotokoll, Transportkoffer. |
|
|
|
Datenblatt Z1 Lenkungsmesssystem
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

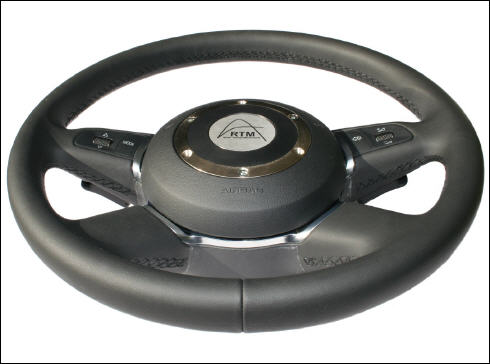

Z3 PKW Lenkungsmesssystem
|
|
|
Lenkmoment, integr. Messglied mit 16 aktiven DMS, temperatur- kompensiert. Messbereich 10 Nm /100 Nm, optional 10 Nm/200 Nm, Bruch 500 Nm, Bandbreite 0..800 Hz. |
|
|
Lenkwinkel, optisch-inkrementaler Hohlwellengeber. Messbereich 100° +/-0,05°, 1000° +/-0,5°, 1000° +/-0,036°, Bandbreite 0..800 Hz. |
|
|
Lenkgeschwindigkeit, aus Lenkwinkel berechnet, Messbereich 500°/s +/- 0,5°/s , 1000°/s +/-1°/s Bandbreite 0..800Hz. |
|
|
Lenkbeschleunigung, piezoelektrischer Geber, Messbereich, bipolar 10.000°/s⊃2; +/-100°/s⊃2;, Drift +/-5°/s⊃2;/K, Bandbreite 1..120 Hz. |
|
|
Vibrationen in X-, y-, z-Richtung, Sensor 3-axialer, piezoelektrischer Geber, Messbereich bipolar je 5g +/- 0,05g, +/-2,5mg/K, Bandbreite 1..120Hz. |
|
|
einfach wechselbare Fahrzeugadapter (Lenksäulenadapter) zur Anpassung an verschiedene KFZ-Modelle. |
|
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenübertragung und induktive Stromversorgung. |
|
|
automatischer Nullabgleich für Lenkwinkel und Lenkmoment. |
|
|
Betriebstemepratur -10°C ..80°C, optional -30°C .. 80°C. |
|
|
Wiedergabeeinheit, Signalausgabe an der BNC-Buchse an der Frontplatte, +/- 10V Spannungspegel, single-ended. Anzeige an ein 3½ stelliges LED Display mit Wahlschalter, Sysnchronisations LED. |
|
|
Lieferung erfolgt im Transportkoffer mit folgenden Zubehör: Verbindungskabel 3m, Versorgungskabel, Lenksäulenadapter, Imbusschlüssel, Dokumentation, Kalibrierprotokoll, Transportkoffer. |
|
|
|
Datenblatt Z3 Lenkungsmesssystem
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

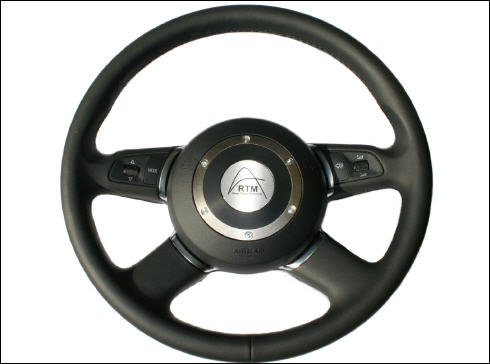

Z5 LKW Lenkungsmesssystem
|
|
|
Lenkmoment, integr. Messglied mit 16 aktiven DMS, temperatur- kompensiert. Messbereich 10 Nm /100 Nm, optional 10 Nm/200 Nm, Bruch 500 Nm, Bandbreite 0..800 Hz. |
|
|
Lenkwinkel, optisch-inkrementaler Hohlwellengeber. Messbereich 120° +/-0,06°, 1200° +/-0,6°, Bandbreite 0..800 Hz. |
|
|
Lenkgeschwindigkeit, aus Lenkwinkel berechnet, Messbereich 500°/s +/- 0,5°/s , 1000°/s +/-1°/s Bandbreite 0..800Hz. |
|
|
einfach wechselbare Fahrzeugadapter (Lenksäulenadapter) zur Anpassung an verschiedene KFZ-Modelle. |
|
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenübertragung und induktive Stromversorgung. |
|
|
automatischer Nullabgleich für Lenkwinkel und Lenkmoment. |
|
|
Betriebstemepratur -10°C ..80°C, optional -30°C .. 80°C. |
|
|
Wiedergabeeinheit, Signalausgabe an der BNC-Buchse an der Frontplatte, +/- 10V Spannungspegel, single-ended. Anzeige an ein 3½ stelliges LED Display mit Wahlschalter, Sysnchronisations LED. |
|
|
Lieferung erfolgt mit folgenden Zubehör: Verbindungskabel 3m, Versorgungskabel, Lenksäulenadapter, Imbusschlüssel, Dokumentation, Kalibreirprotokoll. |
|
|
|
Datenblatt Z5 Lenkungsmesssystem
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

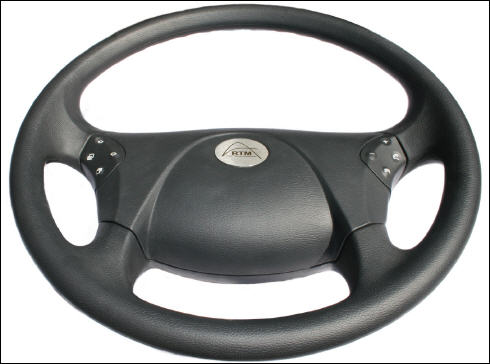

Z7 LKW Lenkungsmesssystem
|
|
|
Lenkmoment, integr. Messglied mit 16 aktiven DMS, temperatur- kompensiert. Messbereich 10 Nm /100 Nm, optional 10 Nm/200 Nm, Bruch 500 Nm, Bandbreite 0..800 Hz. |
|
|
Lenkwinkel, optisch-inkrementaler Hohlwellengeber. Messbereich 120° +/-0,06°, 1200° +/-0,6°, Bandbreite 0..800 Hz. |
|
|
Lenkgeschwindigkeit, aus Lenkwinkel berechnet, Messbereich 500°/s +/- 0,5°/s , 1000°/s +/-1°/s Bandbreite 0..800Hz. |
|
|
Lenkbeschleunigung, piezoelektrischer Geber, Messbereich, bipolar 10.000°/s⊃2; +/-100°/s⊃2;, Drift +/-5°/s⊃2;/K, Bandbreite 1..120 Hz. |
|
|
Vibrationen in X-, y-, z-Richtung, Sensor 3-axialer, piezoelektrischer Geber, Messbereich bipolar je 5g +/- 0,05g, +/-2,5mg/K, Bandbreite 1..120Hz. |
|
|
einfach wechselbare Fahrzeugadapter (Lenksäulenadapter) zur Anpassung an verschiedene KFZ-Modelle. |
|
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenübertragung und induktive Stromversorgung. |
|
|
automatischer Nullabgleich für Lenkwinkel und Lenkmoment. |
|
|
Betriebstemepratur -10°C ..80°C, optional -30°C .. 80°C. |
|
|
Wiedergabeeinheit, Signalausgabe an der BNC-Buchse an der Frontplatte, +/- 10V Spannungspegel, single-ended. Anzeige an ein 3½ stelliges LED Display mit Wahlschalter, Sysnchronisations LED. |
|
|
Lieferung erfolgt mit folgenden Zubehör: Verbindungskabel 3m, Versorgungskabel, Lenksäulenadapter, Imbusschlüssel, Dokumentation, Kalibreirprotokoll. |
|
|
|
Datenblatt Z7 Lenkungsmesssystem
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

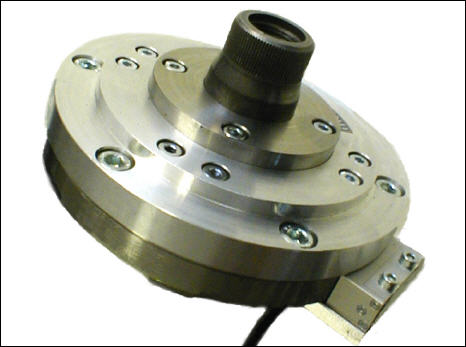

Z9 Lenkungsmessmodul
|
|
|
Lenkmoment, integr. Messglied mit 16 aktiven DMS, temperatur- kompensiert. Messbereich 10 Nm /100 Nm, optional 10 Nm/200 Nm, Bruch 500 Nm, Bandbreite 0..1000 Hz. |
|
|
Lenkwinkel, optisch-inkrementaler Hohlwellengeber. Messbereich 100° +/-0,05°, 1000° +/-0,5°, 1000° +/-0,036°, Bandbreite 0..800 Hz. |
|
|
einfach wechselbare Fahrzeugadapter (Lenksäulenadapter) zur Anpassung an verschiedene KFZ-Modelle. |
|
|
wartungsfreier Dauerbetrieb, durch berührungslose Datenübertragung und induktive Stromversorgung. |
|
|
automatischer Nullabgleich für Lenkwinkel und Lenkmoment. |
|
|
Betriebstemepratur -10°C ..80°C, optional -30°C .. 80°C. |
|
|
Wiedergabeeinheit, Signalausgabe an der BNC-Buchse an der Frontplatte, +/- 10V Spannungspegel, single-ended. Anzeige an ein 3½ stelliges LED Display mit Wahlschalter, Sysnchronisations LED |
|
|
Lieferung erfolgt mit folgenden Zubehör: Verbindungskabel 3m, Versorgungskabel, Lenksäulenadapter, Imbusschlüssel, Dokumentation, Kalibreirprotokoll. |
|
|
|
Datenblatt Z9 Lenkungsmessmodul
|
|
|
|
|
|
|
|
|
|
|
|

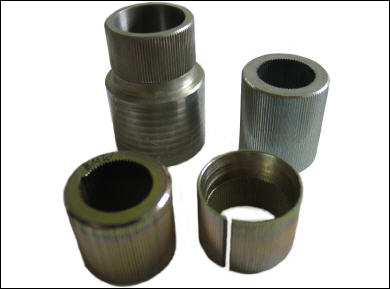

Zubehör Fahrzeugadapter
|
|
|
|
Einfach wechselnde Fahrzeugadapter, ermöglichen einen einfachen Wechsel an verschiedene KFZ-Modelle.
|
|
|
|
|
|
|
|
|
Tabellenübersicht Lenkwellenadapter
|
|
Audi alle aktuellen Modelle |
ok |
ok |
A2, A3, A4, A6, A8 |
|
BMW alle aktuellen Modelle |
ok |
ok |
1er, 3er, 5er, 6er, 7er, Z |
|
Fiat |
ok |
|
|
|
Ford |
ok |
ok |
Focus, Mondeo. |
|
Mercedes PKW alle aktuellen Modelle |
|
|
|
|
Mercedes LKW |
ok |
ok |
C, E, S-Klasse |
|
Mitsubishi |
ok |
|
Carisma, Pajero. |
|
Opel |
ok |
ok |
Zafira, Astra, Corsa. |
|
Peugeot |
ok |
|
Peugeot 406, 206C. |
|
Porsche |
ok |
ok |
|
|
Renault |
ok |
|
|
|
Toyota |
ok |
|
Land Cruiser. |
|
Volvo |
ok |
|
V40 |
|
VW PKW alle aktuellen Modelle |
ok |
ok |
Golf |
|
VW Nutzfahrzeuge |
ok |
|
T4, Sharan. |
|
MAN LKW |
ok |
|
|
|
Smart |
|
|
|
|
Honda |
|
|
|
|
|
|
|
|
|
