K1 Statoren
Sprache auswählen

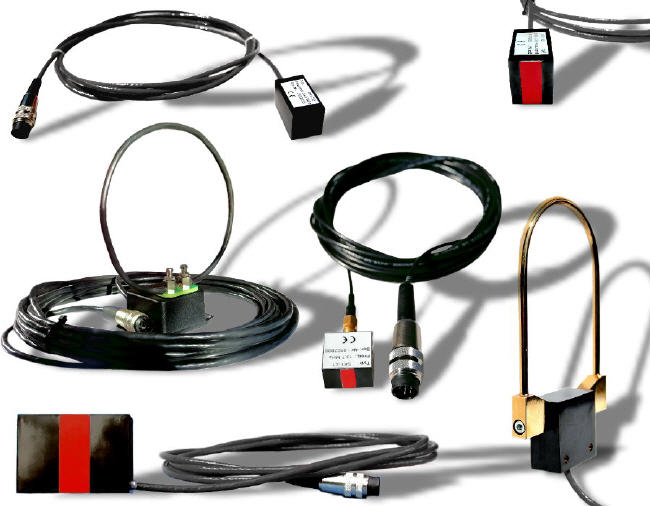

Der Induktivkopf übernimmt die kontinuierliche Versorgung der Rotorelektronik und des Sensors und empfängt die Meßdaten.
Der Induktivübertrager benötigt wenig Platz und ist einfach zu montieren. Dieser entscheidende Vorteil beruht auf der konsequent berührungslosen Speisung und Datenübertragung.
Alternativ gibt es auch einen Empfangskopf, der bei Batterieversorgung der Rotorelektronik die Meßdaten empfängt.
Der Stator ist geignet für DMC 1-8.
DMC1-8 Statoren
Stator DMC-S2 1-8 Kanäle
 |
Induktivübertrager für Distanzen <15 mm. |
|
|
Abmessungen 25x30x45 mm. |
|
|
Versorgt die Rotorelektronik induktiv. |
|
|
Vorverstärker empfängt die Meßdaten. |
|
|
Trägerfrequenz 10,7 MHz (weitere Frequenzen möglich). |
|
|
Kabellänge 3m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C). |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Stator DMC-S2
Stator DMC-S2 1-8 Kanäle
Stator DMC-S2A 1-8 Kanäle
|
|
Induktivübertrager für Distanzen <15 mm. |
|
|
Abmessungen 25x30x45 mm. |
|
|
Versorgt die Rotorelektronik induktiv. |
|
|
Vorverstärker empfängt die Meßdaten. |
|
|
Trägerfrequenz 10,7 MHz (weitere Frequenzen möglich). |
|
|
Kabellänge 3m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C). |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Stator DMC-S2A
Stator DMC-S2A 1-8 Kanäle
Stator DMC-S4 1-8 Kanäle
|
|
Induktivübertrager für Distanzen <40 mm. |
|
|
Abmessungen 35x50x70 mm. |
|
|
Versorgt die Rotorelektronik induktiv. |
|
|
Vorverstärker empfängt die Meßdaten. |
|
|
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich). |
|
|
Kabellänge 3m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C). |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Stator DMC-S4
Stator DMC-S4 1-8 Kanäle
Stator DMC-S7 1-8 Kanäle
|
|
Induktivübertrager für große axiale Bewegungen. |
|
|
spezieler Induktivübertrager in unterschiedlichen Größen und Ausführungen. |
|
|
Abmessungen ca. 107x190x25 mm. |
|
|
Versorgt die Rotorelektronik induktiv. |
|
|
Vorverstärker empfängt die Meßdaten. |
|
|
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich). |
|
|
Kabellänge 3m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C). |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Stator DMC-S7
Stator DMC-S7 1-8 Kanäle
Stator DMC-S8 1-8 Kanäle
|
|
Induktivübertrager für große axiale Bewegungen. |
|
|
spezieler Induktivübertrager in unterschiedlichen Größen und Ausführungen. |
|
|
Abmessungen ca. 107x190x25 mm. |
|
|
Versorgt die Rotorelektronik induktiv. |
|
|
Vorverstärker empfängt die Meßdaten. |
|
|
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich). |
|
|
Kabellänge 3m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C). |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Stator DMC-S8
Stator DMC-S8 1-8 Kanäle
Stator DMC-E1 1-8 Kanäle
|
|
Empfangskopf für Batteriebetrieb für Distanzen >300 mm. |
|
|
Abmessungen ca. 25x25x15 mm. |
|
|
Rotorelektronik muß mit Batterie versorgt werden. |
|
|
Vorverstärker empfängt die Meßdaten. |
|
|
Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich). |
|
|
Kabellänge 3m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C). |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Stator DMC-E1
Stator DMC-E1
Kabelverlängerung DMC-KVS
|
|
Kabelverlängerung für Statoren. |
|
|
Kabellänge 3m, 5m, 10m, 15m, 20m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -40 ..120°C. |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Kabelverlängerung DMC-KVS
Kabelverlängerung DMC-KVS
Kabelverlängerung DMC-KVR
|
|
Kabelverlängerung für Statoren. |
|
|
Kabellänge 3m, 5m, 10m, 15m, 20m (Steckverbinder am Kabel IP 40). |
|
|
Betriebstemperaturbereich -40 ..120°C. |
|
|
Schutzgrad IP 67 (bei entsprechender Installation). |
|
|
weitere Funktionen siehe Datenblatt. |
Datenblatt Kabelverlängerung DMC-KVR
Kabelverlängerung DMC-KVR
