K1 Telemetriesysteme 1-Kanal
|
||||||||||||||||||||||||

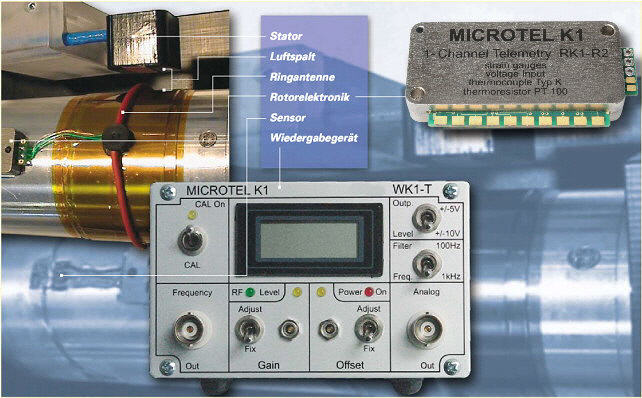

Wiedergabeeinheit WK1-T Die Wiedergabeeinheit speist zum einen den Induktivkopf oder Empfangskopf und wandelt zum anderen das modulierte Signal von der Rotorelektronik wieder in ein Analogsignal zurück.
Rotorelektronik RK1-R2 Hier erfolgt die Aufbereitung des vom Sensor erfaßten Sig-nals. Der integrierte Verstärker ist auf die verschiedenen Sen-sortypen programmierbar.
Indem das Sensorsignal in un-mittelbarer Nähe des Meßob-jekts verstärkt, wandelt und dann frequenzmoduliert über-trägt, erreicht die K1 ein Höchstmaß an Zuverlässigkeit bei der Meßwertübertragung. Stator Der Induktivkopf übernimmt die kontinuierliche
Versorgung der Rotorelek-tronik und des Sensors und empfängt die Meßdaten. Der Induktivübertrager benötigt wenig Platz und ist einfach zu montieren. Dieser entschei-dende Vorteil beruht auf der konsequent berührungslosen Speisung und Datenübertra-gung. Ringantenne: In der Ringan-tenne wird das Magnetfeld in-duziert zur Energieerzeugung, aber auch gleichzeitig das HF- Signal abgestrahlt.
Luftspalt: Mit unterschied-lichen Induktiv-übertragern können unterschiedlich große berührungslose Luftspälte von 1-50 mm erreicht werden.
Sensoren: Unterschiedliche Sensoren können angeschlos-sen werden: DMS, PT100, Thermoelemente, Drucksen-soren, Spannungen ....
|
||||||||||||||||||||||||
K1 Produktlinie 1-Kanal:
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
K1 Telemetrie Vorteile
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
K1 Telemetriesysteme für folgende Branchen
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
K1 Telemetrie Übersicht
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
