Die Steuergeräte sind äußerst robust und unter beengten Verhältnissen leicht zu bedienen. Sie speist zum einen den Induktivkopf oder Empfangskopf und wandelt zum anderen das modulierte Signal von der Rotorelektronik wieder in ein Analogsignal zurück.


K1 Steuergeräte




Steuergerät WK1- HS

  • Steuergerät für die Hutschiene.
  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar.
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca.15W).
  • drahtlose Shunt kalibration (bei induktiver Energieübertragung).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • zusätzlich Stromausgang 4.. 20 mA.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-HS

Steuergerät WK1-HS



Steuergerät WK1-T

  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar.
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca.15W).
  • drahtlose Shunt kalibration (bei Induktiver Energieübertragung).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-T

Steuergerät WK1-T



Steuergerät WK1-TB

  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar.
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca.15W).
  • drahtlose Shunt kalibration (bei Induktiver Energieübertragung).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-TB

Steuergerät WK1-TB



Steuergerät WK1-E

  • 19 Zoll Einschubsystem.
  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar.
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca.15W).
  • drahtlose Shunt kalibration (bei Induktiver Energieübertragung).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-E

Steuergerät WK1-E



Steuergerät WK1-BMW

  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca.15W).
  • drahtlose Shunt kalibration (bei Induktiver Energieübertragung).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-BMW

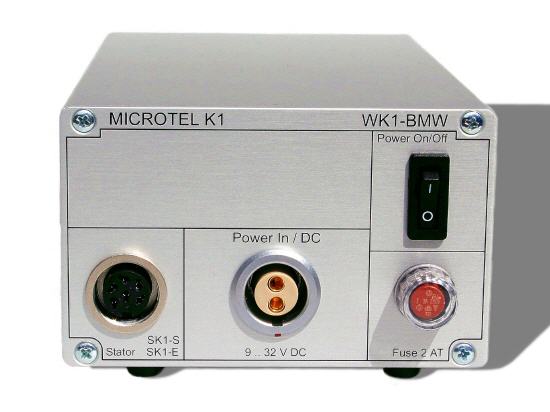

Steuergerät WK1-BMW



Steuergerät WK1-BMW2

  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca.15W).
  • drahtlose Shunt kalibration (bei Induktiver Energieübertragung).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-BMW

Steuergerät WK1-BMW2



Steuergerät WK1-TB1

  • HF-Empfang (Rotorelektronik wird mit Batterie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar.
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca. 5W).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-TB1

Steuergerät WK1-TB1



Steuergerät WK1-P

  • mit induktiver Energieübertragung (Rotorelektronik wird berührungslos mit Energie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • DC 9..32V (Leistungsaufnahme ca.1oW).
  • drahtlose Shunt kalibration (bei induktiver Energieübertragung).
  • das Frequenzsignal, kann mit allen Steuergeräten wieder in ein Spannungssignal gewandelt werden.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-P

Steuergerät WK1-P



Steuergerät WK1-E1

  • 19-Zoll-Einschub.
  • HF-Empfang (Rotorelektronik wird mit Batterie versorgt).
  • Funkstrecke 10,7 MHz (optional 7 weitere Frequenzen).
  • Nullpunkt und Verstärkungsanpassung über Potentiometer einstellbar.
  • Filter einstellbar 100Hz/ 1kHz.
  • DC 9..32V (Leistungsaufnahme ca. 5W).
  • Frequenz- und Spannungssignal (+/-5V oder +/-10V wählbar) liegen an frontseitigen Buchsen vor.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-E1

Steuergerät WK1-E1



Steuergerät WK1-E19

  • Steuergerät für bis zu maximal 6 unabhängige WK1-E Telemetriesysteme.
  • Wahlweise mit bis zu 1-6 Systemen erweiterbar.
  • USB Datenerfassungssystem mit simultaner Messtechnik, 6 analoge Eingänge mit 16 Bit Auflösung und 150 kHz pro Kanal. 8 dig. Ein-, 8 dig. Ausgänge, 1 Counter Timer integriert.
  • PC Anschluß über USB per Plug and Play.
  • Treiber verfügbar für quick DAQ, DT Daedalus für Delphi, Flex Pro, Matlab, Lab VIEW, DASYLab, DIAdem, Agilent VEE, Meda MD, DEWESoft, EVApro, TestPoint.
  • optional mini Industrie PC integrierbar.
  • Netzteil 220VAC/12V DC 100 W eingebaut.
  • Anschluß induktivübertrager an Front- und Rückseite.
  • Analogausgang +/-10 V oder +/- 5V an Front- und Rückseite.
  • weitere Funktionen siehe Datenblatt.

Datenblatt Steuergerät WK1-E19

Steuergerät WK1-E19
