W8 8-Kanal Telemetrie wasserdicht

W8 8-Kanal Universal Telemetrie


8-Kanal- Telemetrie zur Messung von Thermo- element u. DMS - Messungen. Wartungsfreier Betrieb, durch berührungslose Datenübertra- gung und integrierte Akkumulator-Stromversor- gung. Anwendungsbereich im realen Fahrver- such und an Bremsen-, Rad und Felgenprüfstän- den. Komfortable Programmierung mit PDA oder Notebook über BlueTooth-Link.

W8 Kurzübersicht

Typ: Sensoren Signalbandb. Abtastrate Energievers.
W8-s DMS, Thermoelem. Typ K 75 Hz 375 Hz Akkumulator-Stromvers.
W8-f DMS, Thermoelem. Typ K 300 Hz 1500 Hz Akkumulator-Stromvers.
W8-v DMS, Thermoelem. Typ K 600 Hz 3000 Hz Akkumulator-Stromvers.

  • extrem robust, staub- und wasserdicht
  • 8 selektiv programmierbare Kanäle für Thermoelement- und DMS Messungen
  • Datenausgabe - Spannung, CAN oder USB
  • wartungsfreier Betrieb durch berührungslose Datenübertragung und integrierte Akkumulator-Stromversorgung
  • einfache Flanschmontage oder Befestigung mittels Peiseler-Platte
  • komfortable Programmierung mit PDA oder Notebook über BlueTooth oder Kabel
  • automatischer Abgleich- und Testfunktionren
  • Anwendungsbereiche hauptsächlich im realen Fahrversuch und an Bremsen-, Rad- und Felgenprüfständen
  • Drehzahlen bis zu 2500 U/min bei entsprechender Installation

Anwendungsgebiete von M8 Telemetriesystemen

  • Applikationen: Turbinen, Rührwerke, Zentrifugen, Zementdrehöfen, Pro- peller, Bau - und Tunnelmaschinen, Radachsen, Antriebswellen, Prüfstände, Werkzeugmaschinen, und, und, und...
  • Branchen: Windanlagen, Kraftwerkanlagen, Walzwerkanlagen, Pharmazie, Automobilindustrie, Maschinenbau, Schienenfahrzeuge, Schiff- und Jacht- bau, Prüfstandsbau, Luftfahrtechnik ...

W8-s (langsam) 8-Kanal - Telemetrie

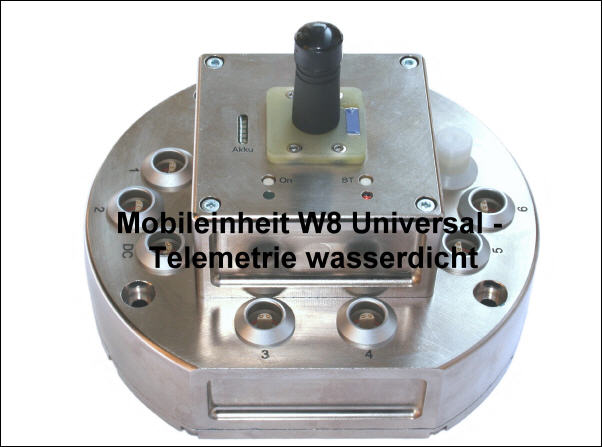

W8-s (langsam) Mobileinheit

  • Programmierbare Universal-Telemetrie: extrem robustes staub- und wasserdichtes Telemetriesyst. mit integrierte Akkumulator-Stromversorg.
  • Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen.
  • Signalbandbreite DMS: 75 Hz/Kanal (Abtastrate 375 Hz/Kanal).
  • Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal).
  • Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert.
  • Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C
  • Filter: Antialiasingfilter, Butterworth 6-polig.
  • Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit.
  • Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch.
  • Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW.
  • Sensoranschluss: 8 Lemo Buchsen, Typ ERA.0E.304 .
  • Stromversorgung: integrierte Akkueinheit mit Ladezustandsanzeige, Kapazität 2,4 Ah, je nach angeschalteter Sensorik 8..20 Std/ ca. 1,5 Std. für Volladung.
  • Betriebstemperatur: 0°C...85°C, Option W8-t -20°C...100°C, nicht kon- densierend.
  • Schutzart: staub- und spritzwasserdicht, IP67.
  • Betriebsdrehzahl: 2500 U/min. bei mittigen, axialem Anbau.
  • Mechanische Kennwerte: Gew. 1,1kg; Durchm. 144 x 71mm, mit An- tenne 110mm; Adapt. 4x M5-Befestigungsschr, Bohrbild an Peiseler-Platte angepasst.

W8 Wiedergabeeinheit

  • Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
  • Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
  • Signalausgabe option (c): CAN Interface
  • Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
  • Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
  • HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel.
  • Versorgungsspannung: 9...32 V DC, 3W.
  • Betriebstemperatur: 0°C...60°C
  • Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

W8 Systemprogrammierung

  • Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA
  • Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration.
  • Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA.

Datenblatt W8-s (langsam) 8-Kanal Telemetrie.

Zurück

Bildübersicht M8-s (langsam) 8-Kanal Telemetrie.

Weiter

W8 Zubehör/Optionen

  • Ladegerät: zum Laden der integrierten Akkueinheit.
  • Kabel: 2m DC Versorgungskabel.
  • Adapter: 8 Lemo Sensorstecker
  • Antennen: Magnethaftfuss-Empfangsantenne.
  • Programmierzubehör: Palm PDA, USB-Stick, Software.
  • Option (-t): erweiterter Temperaturbereich -20°C...100°C.
  • Option (-c): CAN Interface.
  • Option (-u): USB-Interface.
  • Option (-AS): Software zum Abgleich.
  • Option (-WK): Werkskalibration.
  • Option (-PP): Peiseler Platte


W8-f (schnell) 8-Kanal - Telemetrie

W8-f (schnell) Mobileinheit

  • Programmierbare Universal-Telemetrie: extrem robustes staub- und wasserdichtes Telemetriesyst. mit integrierte Akkumulator-Stromversorg.
  • Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen.
  • Signalbandbreite DMS: 300 Hz/Kanal (Abtastrate 1500 Hz/Kanal).
  • Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal).
  • Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert.
  • Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C
  • Filter: Antialiasingfilter, Butterworth 6-polig.
  • Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit.
  • Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch.
  • Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW.
  • Sensoranschluss: 8 Lemo Buchsen, Typ ERA.0E.304 .
  • Stromversorgung: integrierte Akkueinheit mit Ladezustandsanzeige, Kapazität 2,4 Ah, je nach angeschalteter Sensorik 8..20 Std/ ca. 1,5 Std. für Volladung.
  • Betriebstemperatur: 0°C...85°C, Option W8-t -20°C...100°C, nicht kon- densierend.
  • Schutzart: staub- und spritzwasserdicht, IP67.
  • Betriebsdrehzahl: 2500 U/min. bei mittigen, axialem Anbau.
  • Mechanische Kennwerte: Gew. 1,1kg; Durchm. 144 x 71mm, mit An- tenne 110mm; Adapt. 4x M5-Befestigungsschr, Bohrbild an Peiseler-Platte angepasst.

W8 Wiedergabeeinheit

  • Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
  • Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
  • Signalausgabe option (c): CAN Interface
  • Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
  • Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
  • HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel.
  • Versorgungsspannung: 9...32 V DC, 3W.
  • Betriebstemperatur: 0°C...60°C
  • Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

W8 Systemprogrammierung

  • Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA
  • Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration.
  • Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA.

Datenblatt W8-f (schnell) 8-Kanal Telemetrie.

Zurück

Bildübersicht M8-f (schnell) 8-Kanal Telemetrie.

Weiter

W8 Zubehör/Optionen

  • Ladegerät: zum Laden der integrierten Akkueinheit.
  • Kabel: 2m DC Versorgungskabel.
  • Adapter: 8 Lemo Sensorstecker
  • Antennen: Magnethaftfuss-Empfangsantenne.
  • Programmierzubehör: Palm PDA, USB-Stick, Software.
  • Option (-t): erweiterter Temperaturbereich -20°C...100°C.
  • Option (-c): CAN Interface.
  • Option (-u): USB-Interface.
  • Option (-AS): Software zum Abgleich.
  • Option (-WK): Werkskalibration.
  • Option (-PP): Peiseler Platte


W8-v (sehr schnell) 8-Kanal - Telemetrie

W8-v (sehr schnell) Mobileinheit

  • Programmierbare Universal-Telemetrie: extrem robustes staub- und wasserdichtes Telemetriesyst. mit integrierte Akkumulator-Stromversorg.
  • Signaleingänge: 8 selektiv programmierbare Kanäle für Thermoelement - und DMS - Messungen.
  • Signalbandbreite DMS: 300 Hz/Kanal (Abtastrate 1500 Hz/Kanal).
  • Signalbandbreite Thermoelement: 10Hz/Kanal (Abtastr. 100Hz/Kanal).
  • Messbereiche: DMS, +/-1mV/V, +/-2mV/V, ...+/-16mV/V; Thermoelement Typ K -100°C...250°C oder ...1000°C, linearisiert und kaltstellenkorrigiert.
  • Messgenauigkeit: +/- 0,1% vom Endwert bzw. +/-1°C
  • Filter: Antialiasingfilter, Butterworth 6-polig.
  • Abgleichfunktion: automatischer Nullabgleich im DMS-Bereich, Sensor- art, Empfindlichkeit.
  • Kontrollfunktion: Shuntkalibration, definierte Verstimmung im DMS- Bereich, negativer Vollausschlag (-1000°C) bei Thermoelementbruch.
  • Datenübertragung: integrierter HF-Sender, 433 MHz ISM-Band, 10mW.
  • Sensoranschluss: 8 Lemo Buchsen, Typ ERA.0E.304 .
  • Stromversorgung: integrierte Akkueinheit mit Ladezustandsanzeige, Kapazität 2,4 Ah, je nach angeschalteter Sensorik 8..20 Std/ ca. 1,5 Std. für Volladung.
  • Betriebstemperatur: 0°C...85°C, Option W8-t -20°C...100°C, nicht kon- densierend.
  • Schutzart: staub- und spritzwasserdicht, IP67.
  • Betriebsdrehzahl: 2500 U/min. bei mittigen, axialem Anbau.
  • Mechanische Kennwerte: Gew. 1,1kg; Durchm. 144 x 71mm, mit An- tenne 110mm; Adapt. 4x M5-Befestigungsschr, Bohrbild an Peiseler-Platte angepasst.

W8 Wiedergabeeinheit

  • Signalausgabe analog: serienmäßig je eine BNC Buchse pro Kanal an der Frontplatte +/-10V single ended.
  • Signalausgabe digital: serienmäßig 25 pol. D-Sub Buchse an der Rück- platte, bitparallel.
  • Signalausgabe option (c): CAN Interface
  • Signalausgabe option (u): USB Interface, Treiber für LabView und eine Monitorsoftware stehen zur Verfügung.
  • Monitor Anzeige: 3 1/2 LED-Display mit Wahlschalter zur Anzeige der analogen Signale, Synchronisations-LED.
  • HF-Empfänger: integriert, 433 MHz Magnethaftfussantenne mit 4m An- schlusskabel.
  • Versorgungsspannung: 9...32 V DC, 3W.
  • Betriebstemperatur: 0°C...60°C
  • Abmasse (LxBxH); Gewicht: robustes Kompaktgehäuse 200 x 105 x 85mm, 1,2 kg; optional 19" / 3HE Einschubmodul, 21TE (105mm), 1,2kg.

W8 Systemprogrammierung

  • Programmierung: seriell-USB, BlueTooth-PC/Notebook oder BlueTooth-PDA
  • Programmierfunktionen: Sensorart, Empfindlichkeit, Nullabgleich, Shuntkalibration.
  • Programmiersoftware: lauffähige Treiber für PC/Notebook und PDA.

Datenblatt W8-v (sehr schnell) 8-Kanal Telemetrie.

Zurück

Bildübersicht M8-v (sehr schnell) 8-Kanal Telemetrie.

Weiter

W8 Zubehör/Optionen

  • Ladegerät: zum Laden der integrierten Akkueinheit.
  • Kabel: 2m DC Versorgungskabel.
  • Adapter: 8 Lemo Sensorstecker
  • Antennen: Magnethaftfuss-Empfangsantenne.
  • Programmierzubehör: Palm PDA, USB-Stick, Software.
  • Option (-t): erweiterter Temperaturbereich -20°C...100°C.
  • Option (-c): CAN Interface.
  • Option (-u): USB-Interface.
  • Option (-AS): Software zum Abgleich.
  • Option (-WK): Werkskalibration.
  • Option (-PP): Peiseler Platte
