Für die 1-Kanal Produktlinie K1, gibt es ein umfangreiches Sortiment an Zubehör, das ständig erweitert wird.

K1 Zubehör

Installationskit IK-1M

Der Installationskit wird zur Installation der Rotorelektronik benötigt und enthält folgende Komponenten:

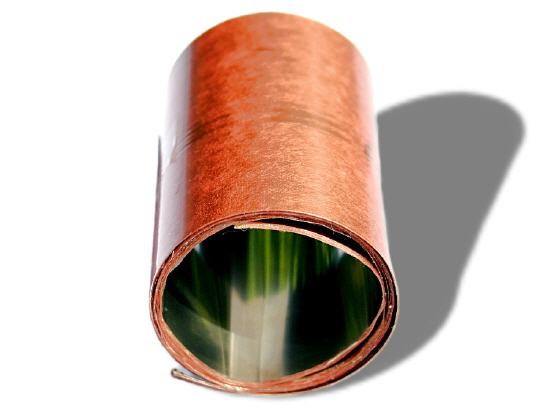

• Mu-Metall (Nickel-Eisenlegierung), 2x1m Länge und 85mm breit (mit Klebeschicht).
• Kupferband 1m Länge und 9,5 mm breit (mit Klebeschicht).
• Isolierband (Gewebeband) 2,75m Länge und 19 mm breit.
• Heißklebeband ( Temperaturbeständug) 3 m Länge und 19 mm breit.
• 2-komponenten Klebekit zum Installieren der Rotorelektronik auf Wellen.
• Litze 2x 150 mm Länge.

Datenblatt Installationskit IK-1M

Installationskit IK-1M

Der Installationskit wird zur Installation der Rotorelektronik benötigt und enthält folgende Komponenten:

• Mu-Metall (Nickel-Eisenlegierung), 2x1m Länge und 85mm breit (mit Klebeschicht).
• Kupferband 1m Länge und 9,5 mm breit (mit Klebeschicht).
• Isolierband (Gewebeband) 2,75m Länge und 19 mm breit.
• Heißklebeband ( Temperaturbeständug) 3 m Länge und 19 mm breit.
• 2-komponenten Klebekit zum Installieren der Rotorelektronik auf Wellen.
• Litze 2x 150 mm Länge.

Datenblatt Installationskit IK-1M

Stator SK1-S2A

• Induktivübertrager für Distanzen <15 mm.
• Abmessungen 25x30x45 mm.
• Versorgt die Rotorelektronik induktiv.
• Vorverstärker empfängt die Meßdaten.
• Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
• Kabellänge 3m (Steckverbinder am Kabel IP 40).
• Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
• Schutzgrad IP 67 (bei entsprechender Installation).
• weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S2A

Stator SK1-S4

• Induktivübertrager für Distanzen <40 mm.
• Abmessungen 35x50x70 mm.
• Versorgt die Rotorelektronik induktiv.
• Vorverstärker empfängt die Meßdaten.
• Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
• Kabellänge 3m (Steckverbinder am Kabel IP 40).
• Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
• Schutzgrad IP 67 (bei entsprechender Installation).
• weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S4

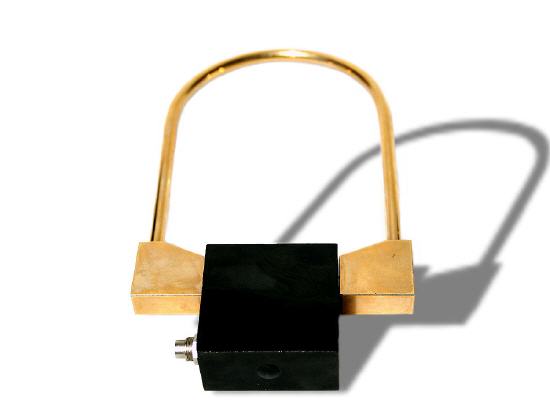

Stator SK1-S7

• Induktivübertrager für große axiale Bewegungen.
• spezieler Induktivübertrager in unterschiedlichen Größen und Ausführungen.
• Abmessungen ca. 107x190x25 mm.
• Versorgt die Rotorelektronik induktiv.
• Vorverstärker empfängt die Meßdaten.
• Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
• Kabellänge 3m (Steckverbinder am Kabel IP 40).
• Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
• Schutzgrad IP 67 (bei entsprechender Installation).
• weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S7

Stator SK1-S8

• Induktivübertrager für große axiale Bewegungen.
• spezieler Induktivübertrager in unterschiedlichen Größen und Ausführungen.
• Abmessungen ca. 107x190x25 mm.
• Versorgt die Rotorelektronik induktiv.
• Vorverstärker empfängt die Meßdaten.
• Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
• Kabellänge 3m (Steckverbinder am Kabel IP 40).
• Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
• Schutzgrad IP 67 (bei entsprechender Installation).
• weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-S8

Stator SK1-E1

• Empfangskopf für Batteriebetrieb für Distanzen >300 mm.
• Abmessungen ca. 25x25x15 mm.
• Rotorelektronik muß mit Batterie versorgt werden.
• Vorverstärker empfängt die Meßdaten.
• Trägerfrequenz 10,7 MHz (7 weitere Frequenzen möglich).
• Kabellänge 3m (Steckverbinder am Kabel IP 40).
• Betriebstemperaturbereich -15 .. +75°C (optional -40 ..120°C).
• Schutzgrad IP 67 (bei entsprechender Installation).
• weitere Funktionen siehe Datenblatt.

Datenblatt Stator SK1-E1
